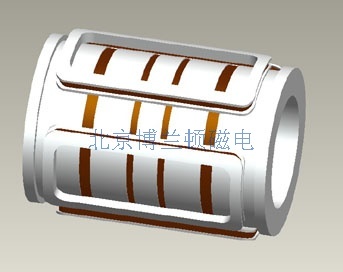

螺线管 Solenoid

仪器介绍 Introduction of product

功能简介

螺线管，均匀性好，外形体积小，磁场较高。可产生交、直流磁场，电流与磁场有很好的线性关系。适用于各研究所，高等院校及企业做物质磁性或检测实验，应用于材料、电子、生物、医疗、航空航天、化学、应用物理等各个学科，其主要用途：产生标准磁场，霍尔探头和各种磁强计的定标、生物磁场的研究及物质磁特性的研究，磁性材料的充退磁，也可以用为电磁铁或电感器。

工作原理

在物理学里螺线管指的是多重卷绕的导线，卷绕内部可以是空心的，或者有一个金属芯。当有电流通过导线时，螺线管内部会产生均匀磁场。螺线管是很重要的元件。很多物理实验的操作都需要有均匀磁场。

螺线管特点：螺线管因其轴向磁场较均匀，所以适合比较狭长的样品，在此前提下与线圈比较起来，磁场可以做的更高，体积可以更小。可用于产生标准磁场、磁屏蔽效果的判定、电磁干扰模拟实验、霍尔探头

仪器配置与连接Instrument configuration and connection

1、与电源的连接

螺线管在出厂时绕组已经串联或并联，用户只需将螺线管的接线端子接入电源的输出端即可，方向无正负。有些螺线管接线端子为航空插头，出厂时配备电源输入端的航空插头，用户可自行接入电源输出端。

2、接通电源进行调试

启动电源之前，将电流电压归零（某些专用电源则不需要调电压）。

（1）启动电源，将电源电压从最低逐渐升高，直至电源显示恒流状态；（某些专用电源不需要此项操作）；

（2）调节电流，从最低逐渐升高，将特斯拉计/高斯计测场探头放入螺线管测量磁场（注意，测量螺线管磁场应使用纵向探头），此时观察到随着输出电流的增加而磁场强度逐渐升高，这表示接线正确，螺线管可以正常使用。

仪器操作方法 Instrument operation method

工作环境

（1）环境温度5℃-30℃；

（2）相对湿度不大于70%；

（3）无腐蚀性气体以及对绝缘有损害的气体；

（4）无其他电磁干扰设备；

螺线管使用操作方法

 通常情况下，螺线管在出厂时机械结构都已固定，整机发出，不需要安装调试。

⑴ 测量均匀区的均匀度

设定电源输出为一定值并待其稳定，测量螺线管中心磁场，将测场仪在均匀区内平稳移动，确保探头无倾斜转动，记录磁场在均匀区内各点数值。若中心磁场值为H0，均匀区内另一点磁场值为H1，那么这一点的磁场偏差即为ΔH=H1-H0，则此点磁场的均匀度为ΔH/H0；

(2) 使用螺线管

① 打开电源预热30~40分钟，待电源完全稳定后开始工作；

② 检查螺线管的磁场/电流常数；

③ 设定磁场变化程序，开始测试样品，测场仪同时监测磁场；

④ 完成测试后关闭直流电源，总电源断电。

(3) 注意事项

① 当螺线管长时间处于大电流下工作时，导线会发热，若绕组温升大于20℃，应停止工作，待其冷却后再工作；

② 工作时勿使用湿布擦拭螺线管和电源，以免破坏绝缘和触电；

③ 勿使用金属利器戳伤螺线管导致短路或破坏绝缘，若需要安装其他附件时，请咨询本公司解决方案；

④ 螺线管工作时，勿使铁磁性物质靠近磁场，也应避免磁卡、IC卡等接近磁场。

故障排除 Trouble removal
